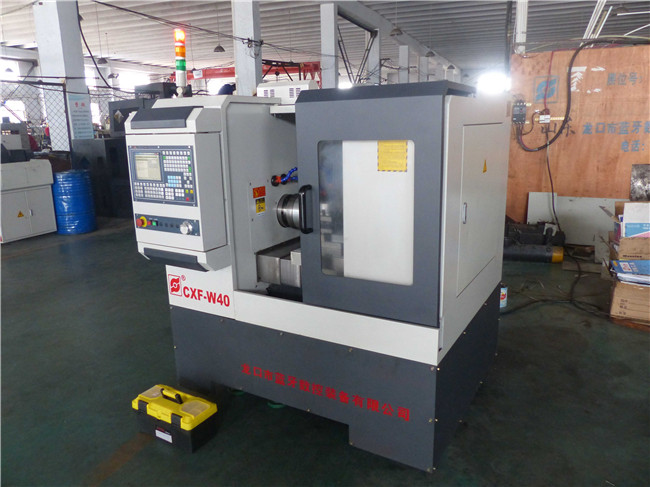

■車銑復合機床的結構是由床身、主軸箱、刀架、進給傳動系統，液壓系統、潤滑系統、冷卻系統等部分組成的。安裝自動排屑器,實現排屑容易，切屑不會堆積在導軌上；實現自動化；機床占地面積小，外形簡潔、美觀，易實現封閉式防護等特點。

■車銑復合機床是采用伺服電動機，經滾珠絲杠傳到滑板和刀架，實現z向（縱向）和置向（橫向）進給運動。車床也有螺紋的功能，主軸旋轉與刀架移動間的運動關系通過數控系統來控制。車多面車床主軸箱內安裝有脈沖編碼器，主軸的運動通過同步齒形帶傳到脈沖編碼器。當主軸旋轉時，脈沖編碼器便發出檢測脈沖信號給數控系統，使主軸電動機的旋轉與刀架的切削進給保持加工螺紋所需的運動關系，即實現加工螺紋時主軸轉一轉，刀架z向移動工件一個導程。
　 ■刀架的布局。車銑復合機床的刀架是機床的重要組成部分，刀架是用于夾持切削刀具的，因此，其結構直接影響機床的切削性能和切削效率，在一定程度上，刀架結構和性能體現了數控車床的設計與制造水平。隨著數控車床的不斷發展，刀架結構形式不斷創新，大致可以分為兩大類，即排刀式刀架和轉塔式刀架。 排刀式刀架一般用于小型數控車床，各種刀具排列并夾持在可移動的滑板上，換刀時可實現自動定位。
　　■轉塔式刀架也稱刀塔或刀臺，轉塔式刀架應分度準確、定位可靠、重復定位精度高、轉位速度快、夾緊剮性好，以保證車銑復合機床的高精度和高效率。有的轉塔式刀架不僅可以實現自動定位，還可以傳遞動力。目前，兩坐標聯動車床多采用多工位的轉塔式刀架，如6工位、8工位轉塔式刀架的。轉塔式刀架在機床上的布局有有立式和臥式兩種結構形式，臥式旋轉刀塔是用于加工盤類零件的轉塔式刀架，其回轉軸垂直于主軸；立式切刀塔是用于加工軸類和盤類零件的轉塔式刀架，其回轉軸平行于主軸。 這兩種形式都具有多刀位自動定位裝置，通過轉塔頭的旋轉、分度和定位來實現機床的自動換刀動作。
